Windtunnel 125

Deze compacte sub-sonische windtunnel met open circuit is ontworpen voor gebruik op een tafel.

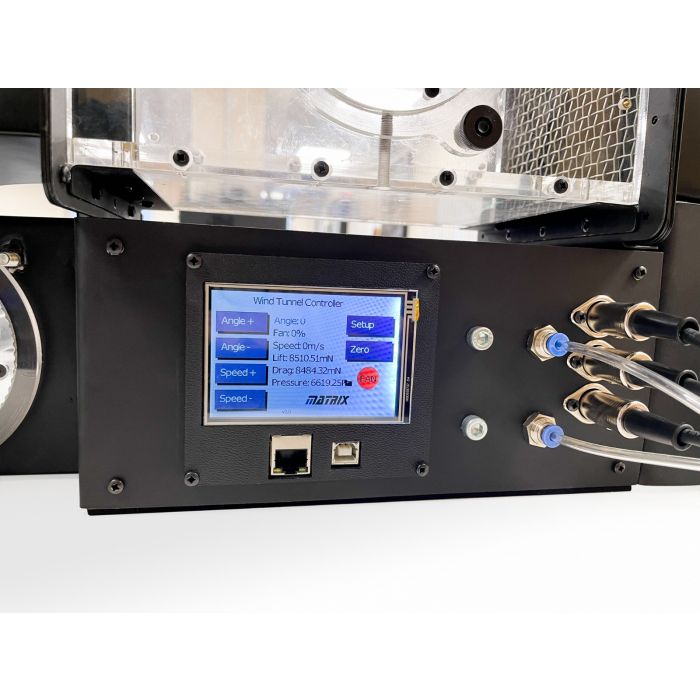

De windtunnel is ontworpen voor het onderwijzen van aerodynamische principes en het onderzoeken van luchtstromingen. Hij is geschikt voor universitair onderwijs en beschikt over een computergestuurde ventilator, gegevensverwerving en meerdere experimentele opstellingen, bestuurd door een touchscreen interface en bevat ook LED-stromingsvisualisatie.

De windtunnel heeft een transparante testsectie van 125 mm en een windsnelheid van 25 m/s.

De windtunnel heeft een honingraatstructuur ingebouwd in de straalpijp (verhouding 9,2:1) die zorgt voor een gelijkmatige stroming door de testsectie. Het heldere testgedeelte zorgt voor zichtbaarheid en een duidelijk begrip van het experimentele gedrag. De lucht wordt afgevoerd door een ventilator met variabele snelheid en een vingerbescherming aan de achterkant.

Dankzij de ingebouwde data-acquisitie kunnen gebruikers de drukmetingen van de statische pitotbuis en drukmeters direct aflezen. Ook kunnen lift- en weerstandscomponenten in realtime worden geregistreerd. Verschillende luchtweerstandvormen worden meegeleverd, samen met aerofoils met meerdere NACA-profielen. Met eenvoudige schroefdraadbevestiging kunnen studenten hun eigen teststukken ontwerpen voor analyse.

Een rookgenerator (meegeleverd) kan gebruikt worden om stroomlijnvormige rooksporen te creëren over de testobjecten om stromingspatronen te visualiseren.

De windtunnel leert veel aerodynamische principes zoals:

- De vergelijking van Bernoulli
- Luchtstroming over aerofoils
- Luchtstromingen rond stompe en gestroomlijnde vormen
- Drukverdeling rond een cilinder en aerofoil.
- Lift- en weerstandskrachten voor stompe en gestroomlijnde vormen
- Visualisatie van stroming
- Manometers

Voorzien van volledig downloadbaar Engelstalig curriulum: https://www.matrixtsl.com/resources/getresource.php?id=1332
